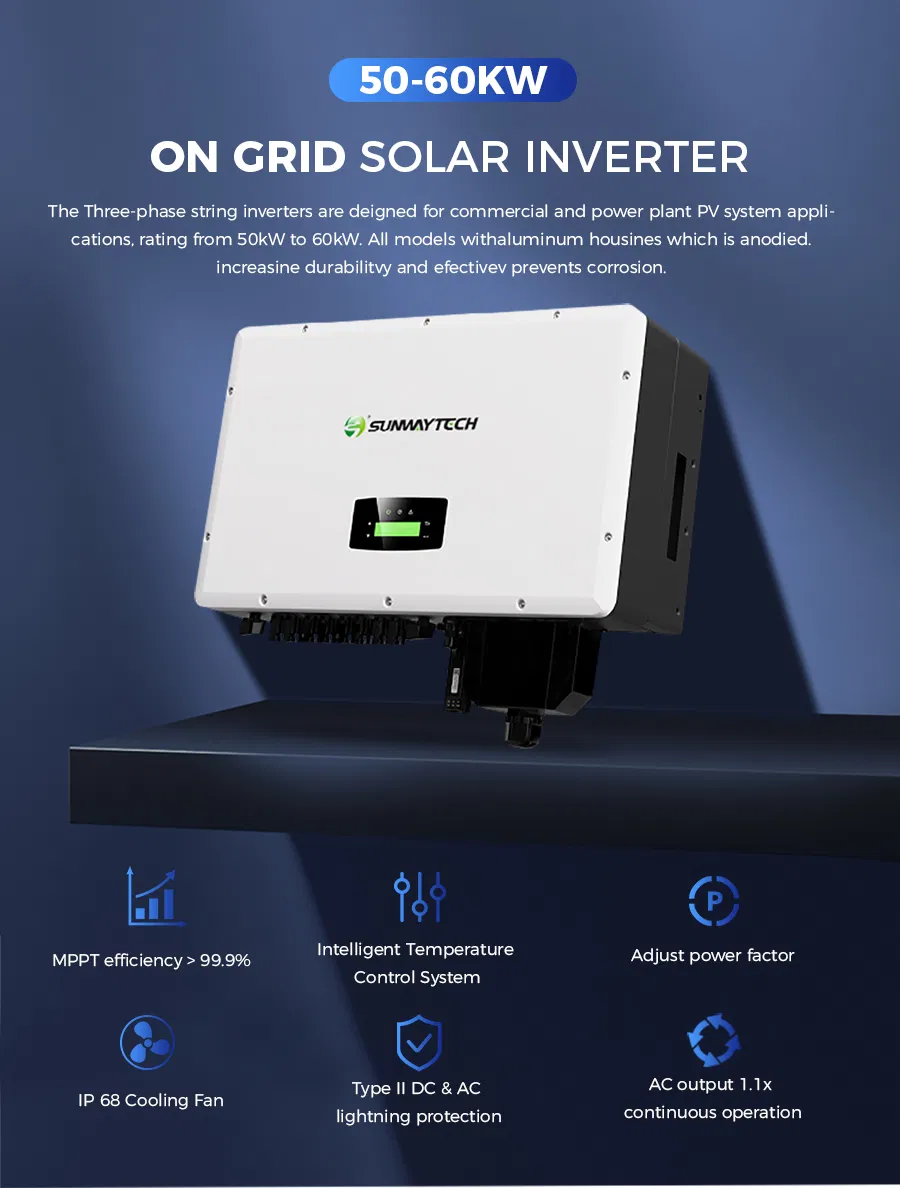

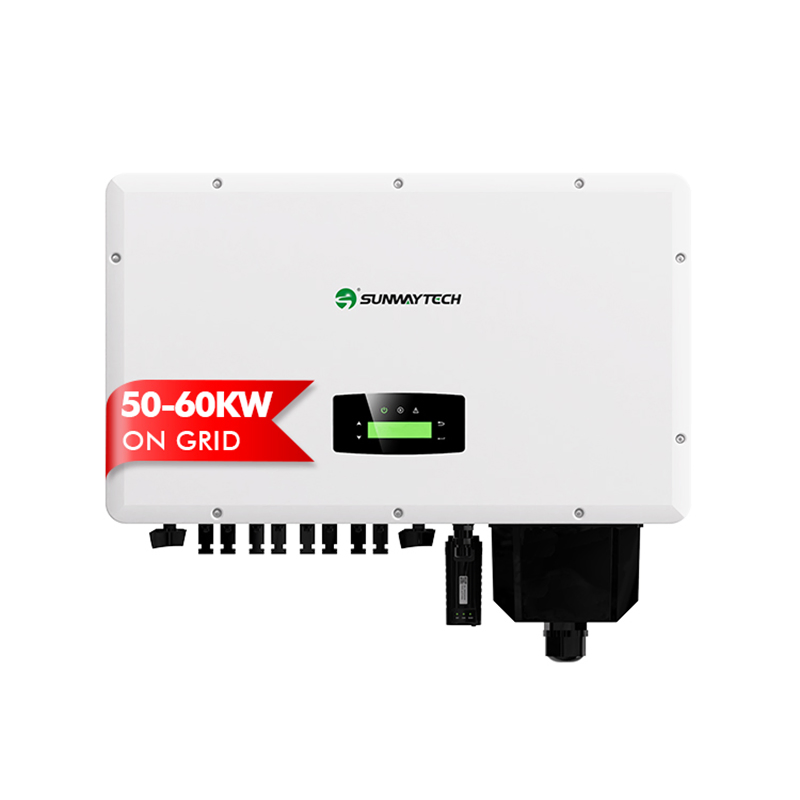

Os inversores de cadeia de caracteres trifásicos foram concebidos para aplicações de estrutura em sistema PV de instalações comerciais e eléctricas, com uma potência de 30 kW a 60 kW. Todos os modelos têm caixas de alumínio anodizadas, aumentando a durabilidade e evitando, de forma eficaz, a corrosão. Equipados com indutores externos, garantem uma dissipação de calor eficiente, o que melhora significativamente a fiabilidade e prolonga a vida útil dos inversores.

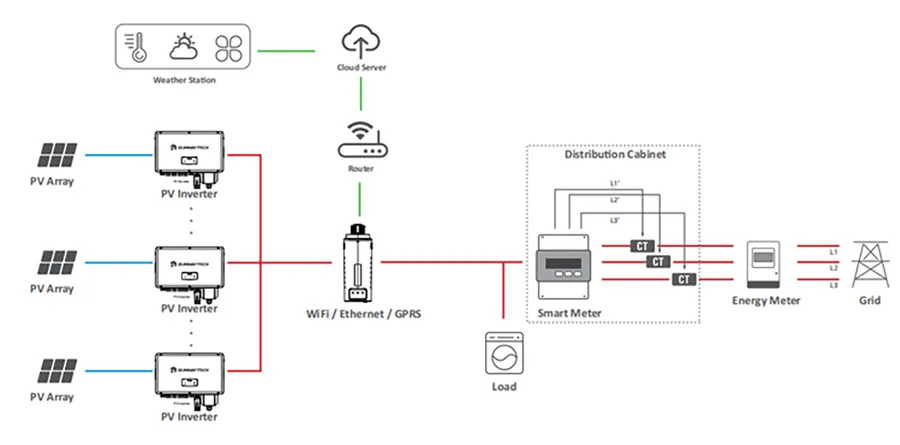

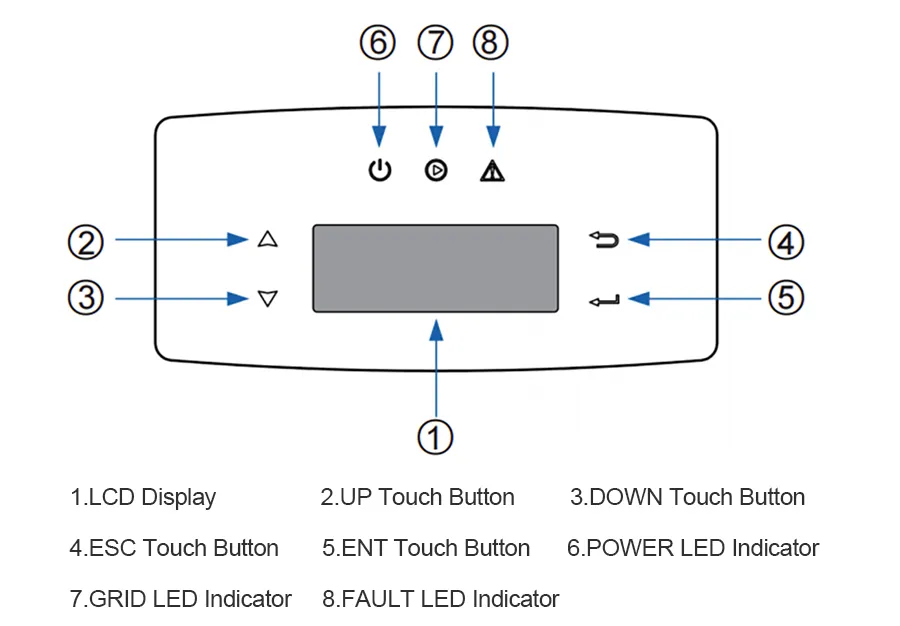

O menu do inversor é ativado pelos botões de toque do sensor. Os acessórios de comunicação são através do módulo Wi-Fi (pode ser alterado para Ethernet/GPRS). Verificar o estado do sistema a qualquer momento e em qualquer lugar através do portal ou APLICAÇÃO online.
| Dados de entrada PV | SW50KTL3-EU | SW60KTL3-EU |
| Máx. Alimentação CC (W) | 75000 | 90000 |
| Máx. Tensão CC (V) | 1100 | |
| Gama de tensão MPPT (V) | 200-1000 | |
| Gama de tensão de potência total MPPT (V) | 500-850 | |
| Tensão de entrada nominal (V) | 620 | |
| Tensão de arranque (V) | 200 | |
| Máx. Corrente de entrada (A) | 40x3 | 38x4 |
| Máx. Corrente curta (A) | 48x3 | 48x4 |
| No de MPP Tracker / no de Cadeia PV | 3/7 | 4/8 |
| Tipo de conector de entrada | MC4 | |
| Dados de saída CA | ||
| Máx. Potência de saída (VA) | 55000 | 66000 |
| Potência de saída nominal (W) | 50000 | 60000 |
| Máx. Corrente de saída (A) | 80 | 96 |
| Tensão de saída nominal (V) | 3/N/PE, 230/400V | |
| Gama de tensão da grelha | 260Vac-519Vac (de acordo com a norma local) | |
| Frequência de saída nominal (Hz) | 50/60 | |
| Intervalo de frequência da grelha | 45 Hz/55 Hz (de acordo com a norma local) | |
| Fator de potência de saída | 1 predefinição (ajustável de 0.8 para 0.8 para o atraso) | |
| Corrente de saída THD | < 3% | |
| Eficiência | ||
| Máx. Eficiência | 98.80% | 99.00% |
| Eficiência do euro | 98.45% | 98.50% |
| Protecção | ||
| PV Protecção contra polaridade inversa | SIM | |
| Detecção de resistência de isolamento PV | SIM | |
| Protecção contra curto-circuito CA | SIM | |
| Proteção contra sobrecorrente CA | SIM | |
| Proteção contra sobretensão CA | SIM | |
| Protecção anti-aterragem | SIM | |
| Deteção de corrente residual | SIM | |
| Proteção contra temperatura excessiva | SIM | |
| Interruptor DC integrado | SIM | |
| Protecção contra sobretensão | Integrado (tipo II) | |
| Digitalização da curva Smart IV | SIM | |
| Interrupção no circuito de avaria do arco rápido | Opcional | |
| Dados gerais | ||

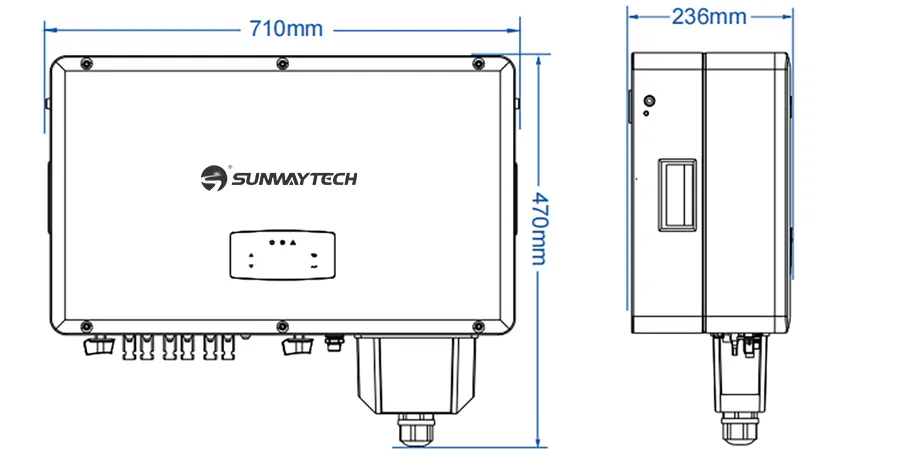

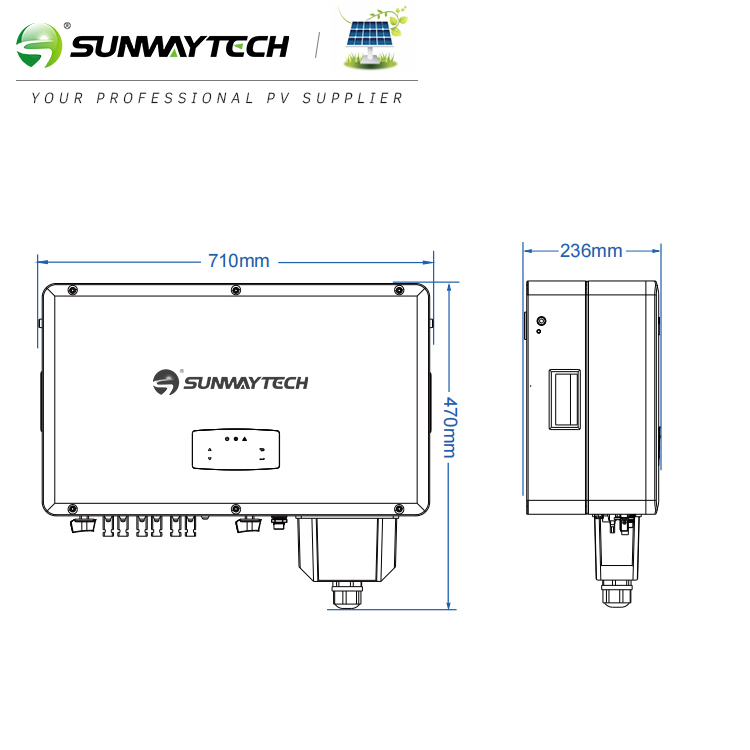

| Dimensões (L x a × P, mm) | 77x470 × 236 | |
| Peso (kg) | 44 | 51 |
| Grau de protecção | IP65 | |
| Material do armário | Alumínio | |
| Gama de temperatura ambiente ( ° C) | -25 a 60 | |
| Intervalo de humidade | 0-100% | |
| Topologia | Sem transformador | |
| Interface de comunicação | RS485/WiFi/fio Ethernet/GPRS (opcional) | |
| Conceito de arrefecimento | Arrefecimento inteligente da ventoinha | |
| Emissão de ruído (dB) | < 51 | < 55 |
| Consumo de energia nocturno (W) | < 1 | |
| Máx. Altitude de funcionamento (m) | ≤ 4000 | |
| Certificações e padrões | ||
| Norma EMC | EN/IEC 61000-6-2, EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12) | |
| Norma de segurança | IEC60068, UL1741, EN62109 | |
| Ligação de rede | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, ABNT NBR16149 E 16150, AS4777.2, NB/T32004, G98/G99, IEC61727 | |
