| Nome do modelo | ISP1K-12A (M) | ISP1.25K-12A (M) | ISP1.5K-12A (M) | ISP2K-24A (M) | ISP3K-24A | ISP5K-48A | ISP6.3K-48A | ISP10K-48A(P) | ISP12.5K-48A(P) | |
| ENTRADA | Potência de saída (VA/W) | 1 KVA | 1,3KVA | 1,5KVA | 2KVA | 3KVA | 5KVA | 6,3KVA | 10 KVA | 12,5KVA |
| 0,8 KW | 1 KW | 1,2KW | 1,6KW | 2,4KW | 4 KW | 5 KW | 8 KW | 10 KW | ||
| Tensão nominal (VAC) | 110 ou 220 V. | |||||||||
| Gama de tensão | 77-132 V CA OU 154-275 V CA ± 5 V. | |||||||||
| Frequência | 50 / 60 Hz ± 5% | |||||||||
| SAÍDA | Gama de tensão | 110 V CA, 220 V CA ou 110 V ± 220 V, duas linhas quentes, três tipos à escolha; 10% (modo UPS) | ||||||||
| Frequência | 50 / 60 Hz ± 5% | |||||||||
| Onda de saída | Onda sinusoidal pura | |||||||||
| Tempo de transferência | < 8 ms | |||||||||
| Regulação da tensão de saída | 10% ms | |||||||||
| Outro modo de saída | modo Bypass statis/modo de poupança de energia | |||||||||
| Eficiência | > 98% | |||||||||
| Relação de pico de carga | (MÁX.) 3:1 | |||||||||
| Função de protecção | Subinversor: Protecção contra sobrecarga, protecção contra curto-circuito, protecção contra baixa tensão (com ligação anti-inversão da bateria, placa) | |||||||||
| BATERIA E CARREGADOR DE CA | Tensão nominal (VDC) | 12 V CC | 24 V CC | 48 V CC | ||||||
| Tensão de carregamento | 13,75 V CC | 27,4 V CC | 54,8 V CC | |||||||
| Corrente de carga AC | 20 A. | 25A | 30 A. | 20 A. | 30 A. | 24A | 29A | 48A | 60 A. | |
| Alarme de alta tensão CC e avaria | 16 V. | 32 V. | 64 V. | |||||||
| Recuperação de alta tensão CC | 15 V. | 30 V. | 60 V. | |||||||
| CONTROLADOR SOLAR | Digite | PWM (MPPT opcional) | Apenas MPPT | |||||||
| Intervalo de funcionamento | 12 V PWM 15 V - 50 V CC 12 V MPPT 15 V - 150 V CC |
24 V PWM, 30 V - 105 V CC 24 V MPPT 30 V - 150 V CC |
48 V MPPT 60 V - 150 V CC | |||||||
| Corrente nominal | 60 A. | 120 A. | ||||||||
| Eficiência | ≥ 99% | |||||||||
| Potência PV máxima | 800 W | 1600 W | 6400W | |||||||
| Máx. PV VOC | PWM 50 V CC; MPPT 150 V CC, OPÇÃO 200 V. | OPÇÃO MPPT 150VDC, 200V | ||||||||
| Gama de tensão de trabalho PV | 12V PWM 15 - 30 V CC 12 V MPPT 15 - 105 V CC |
24 V PWM 30 - 60 V CC 24 V MPPT 30 - 105 V CC |
48 V MPPT 60 - 105 V CC | |||||||
| MODO DE TRABALHO | Prioridade de utilitário | UTI, prioridade DE energia DA REDE PÚBLICA, BATERIA e energia SOALR como suplemento (U ligado, U para cargas, U desligado, B S para cargas) | ||||||||
| Prioridade solar | SOL, prioridade DE energia SOLAR, UTILIDADE e BATERIA como suplemento (S suficiente, S para cargas; S insuficiente, U mais B para cargas; não S, U para cargas também; sem B e, em seguida, U para cargas) | |||||||||
| Prioridade da bateria | SBU, prioridade da bateria, (S suficiente, S para cargas, S insuficiente, S mais B para cargas, B sem alimentação, U para cargas) | |||||||||
| CONFIGURAÇÃO DAS TECLAS | Poupança de energia | Carga > 5% de saída contínua, < 5% sem saída e detecção de carga por 10 MS | ||||||||
| Modo de carregamento | CUT, PRIORIDADE DE UTILIDADE, U e S carga Bat; CSO, PRIORIDADE SOLAR, U carga Bat quando Bat baixa tensão apenas; OSO, CARGA SOLAR apenas. | |||||||||
| Corrente de carga | A corrente de carga solar e de rede é ajustável | |||||||||
| Tensão de carga | Tensão de compensação/flutuação e baixa tensão, ponto VDC da bateria DE CARGA UTILITÁRIA, VDC de arranque baixo da BAT regulável | |||||||||
| Tipo de bateria | SEL GEL, FLD USER, TER.LIF (bateria de chumbo-ácido ou bateria de lítio diferentes) | |||||||||

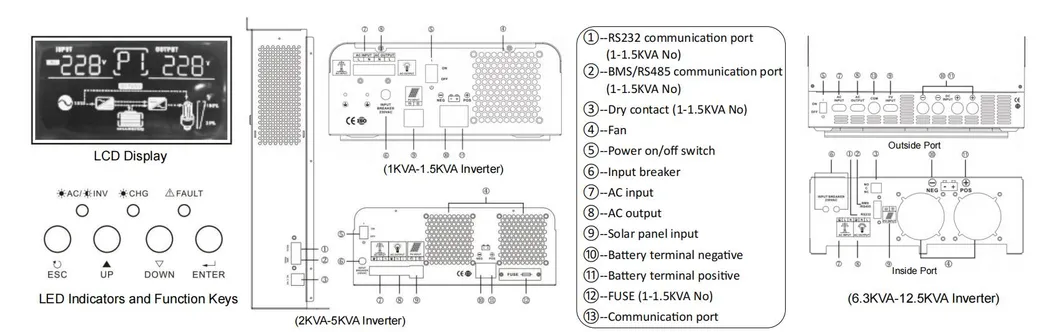

| VISOR LED | AC/INV, carga e avaria | |||||||||

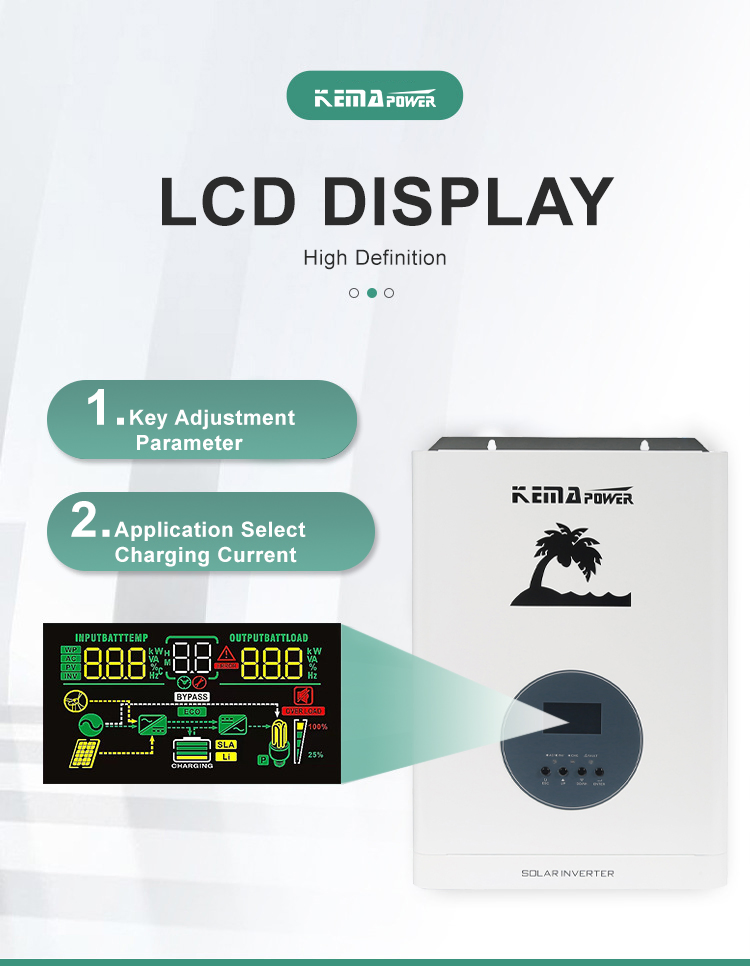

| VISOR LCD | Modo de trabalho, entrada e saída VAC, HZ, BAT%, Load%, modo de funcionamento de configuração, Tipo de bateria, amplificador PV, PV VCC PV Watt, ícone de zumbido, falha | |||||||||
| ALARME | Proteção contra bateria fraca | sinal sonoro longo | ||||||||
| Bateria fraca | o sinal sonoro emite um sinal sonoro a cada segundo | |||||||||
| Avaria na máquina | sinal sonoro longo | |||||||||
| Sobrecarga | < 130%, emite um sinal sonoro uma vez/segundo, desliga-se após 30 s; > 150%, desliga-se após 300 ms. | |||||||||

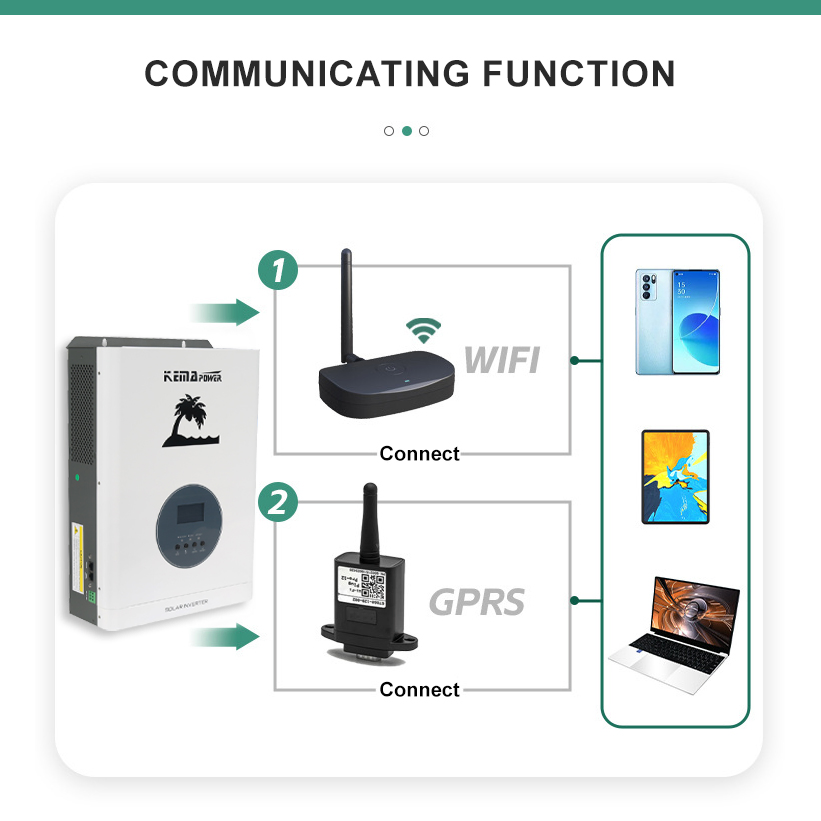

| Comunicação | RS232, BMS/RS485, conector seco para 2-12,5 KVA, comunicação com fios para PC ou aplicação móvel sem fios através de Wi-Fi ou ficha GPRS | |||||||||
| Temperatura ambiente de funcionamento | 0 - 40ºC | |||||||||
| Temperatura ambiente de armazenamento | -15 a 50ºC | |||||||||
| Ambiente de funcionamento/armazenamento | 0-90% sem condensação | |||||||||
| Tamanho do produto: L * P * a (mm) | 345 * 254 * 105 | 465 * 310 * 135 | 545 * 400 * 200 | |||||||
| Tamanho da embalagem: L * P * a (mm) | 430 * 333 * 173 | 530 * 385 * 200 | 565 * 385 * 200 | 660 * 460 * 270 | ||||||
| Peso líquido (KG) | 8.46 | 8.46 | 8.41 | 13.53 | 10.79 | 15.69 | 27.46 | 39.18 | 51.03 | |
| Peso bruto (KG) | 9.21 | 9.21 | 9.15 | 14.88 | 12.42 | 16.59 | 30.91 | 42.63 | 54.68 | |
| Observação | ISP --- Energia Solar integrada; M --- MPPT; (P) - tipo paralelo | |||||||||
