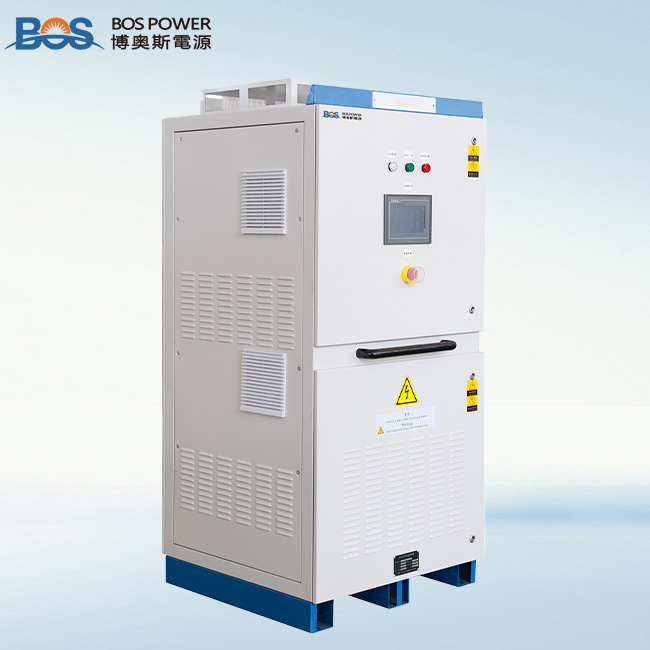

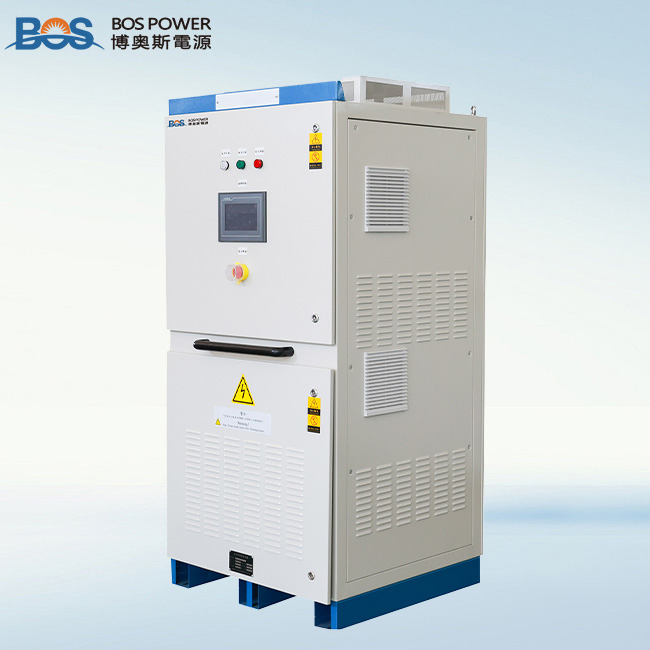

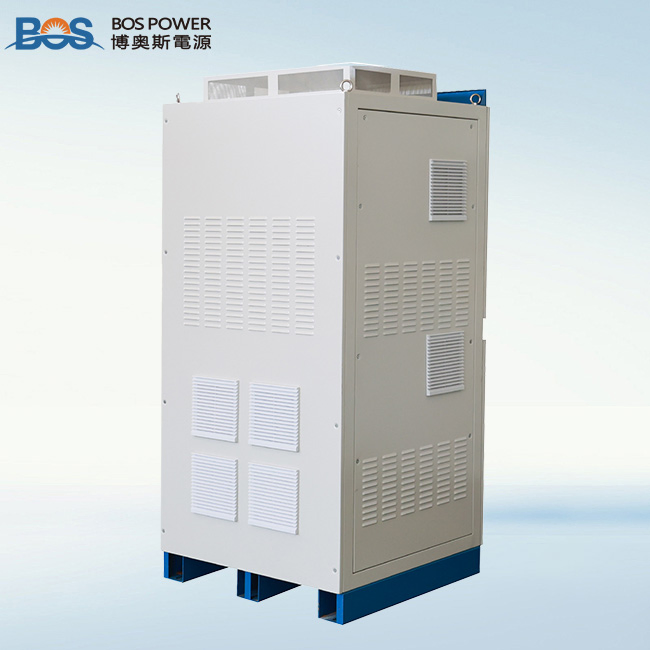

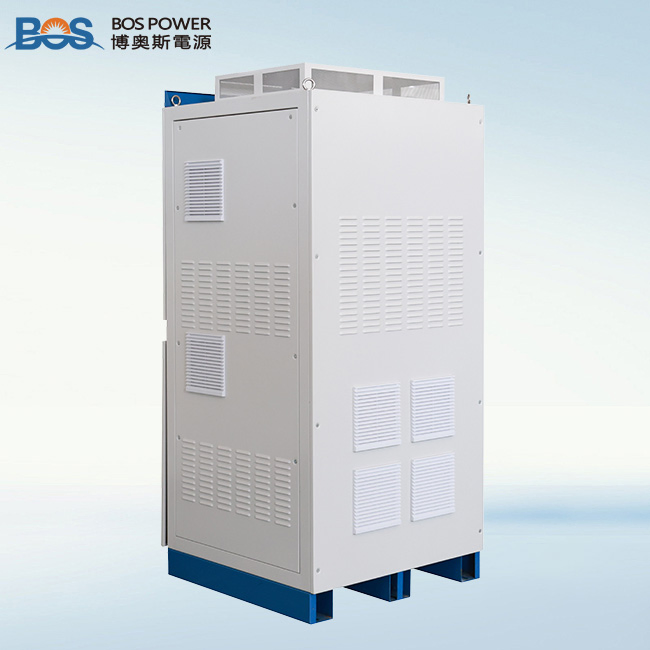

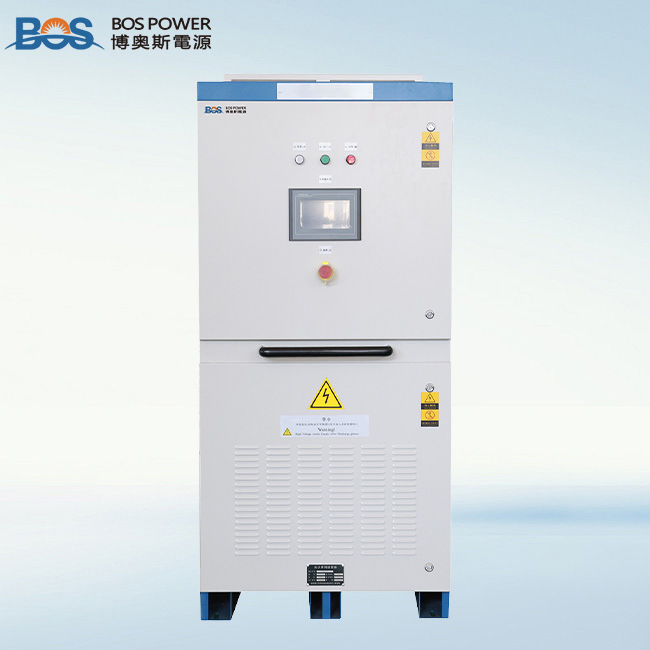

Sistema de Geração de Energia Solar Comunicação Remota Inversor Conectado à Rede Eólica

Costumização:	Disponível
Eficiência do inversor:	95%
Tensão de saída:	400 v/690 v.

Informação Básica

N ° de Modelo BNWG

Tensão de entrada 400 v/690 v

Potência de saída >1000W

Aplicação Sistema Solar Conectado à Rede

Fonte de alimentação Energia solar, energia eólica

Regulação da tensão 0.1V%

Precisão de controlo 1%

Potência nominal Personalizável

Método do circuito Potência máxima

Natureza da cadeia de onda Inversor de onda sinusoidal

Tipo Inversores CC/CA

Pacote de Transporte Caixa de madeira

Especificação Personalizável

Descrição de Produto

Características do produto

Função de protecção perfeita, elevada fiabilidade do sistema.
Utilizar o algoritmo MPPT para controlo e monitorização em tempo real da potência de saída máxima da ventoinha.
Possuir tecnologia de detecção de perturbações para obter um controlo anti-ispatinante.
Onda sinusoidal pura de saída, rastreio sincronizado automático com a rede eléctrica, baixo teor de harmónicos, sem poluição da rede eléctrica, sem impacto.
Com comunicações como RS485, RS232 e outras, podendo ser monitorizado por computador para realizar a recolha e monitorização remota de dados.

Diagrama do circuito

Parâmetros do produto (Tabela 1)

Modelo do dispositivo	BNWG-50KS	BNWG-100KS	BNWG-150KS	BNWG-300KS	BNWG-500KS
Alimentação do dispositivo	50 kW	100 kW	150 kW	300 kW	500 kW
Índice de entrada de CC
Gama de tensão de entrada	CC 450 - 780 V
Corrente máxima de entrada	110A	220A	330A	660A	1100A
Índice de CA de saída
Potência máxima de saída	55 kW	110 kW	165 kW	330 kW	550 kW
Gama de tensão de rede permitida	CA 310 V - 450 V
Intervalo de frequência de grelha permitido	47,5 Hz - 51,5 Hz
Harmónicos da corrente de saída	THDI ≤ 3%
Eficiência máxima	94%
Eficiência europeia	92%
Método de isolamento	Isolamento do transformador de frequência de corrente
Visor e comunicação
Função de visualização	Ecrã LCD sensível ao toque
Função de comunicação	RS485 (padrão) / RS232 (opcional) / porta Ethernet (opcional)
Funcionalidades do sistema
Autoconsumo	< 10 W
Condições de funcionamento automáticas	A entrada de CC e a rede de alimentação cumprem os requisitos e o inversor funciona automaticamente
Tempo de reinício automático	2 min
Funcionalidades de proteção	Ligação de inversão de polaridade, curto-circuito, ispatagem, sobreaquecimento, sobrecarga e outras protecções
Ambiente de utilização
Ambiente de trabalho	Quando a temperatura ambiente é -5 ºC a 45 ºC e a humidade relativa é de 0 a 95%, pode funcionar continuamente durante 24 horas
Proteção contra entrada de ar	IP20
Método de arrefecimento	Arrefecimento forçado do ar do ventilador
Altitude	≤ 2000 m
Outro desempenho
Resistência à compressão	AC1500V/1min/10mA
Resistência de isolamento	≥ 100MΩ
Tamanho (L * P * A) (mm)	800 * 650 * 1900	1000 * 1000 * 1900		2200 * 1000 * 2060

Parâmetros do produto (Tabela 2)

Modelo do dispositivo	BNWG-10KTL	BNWG-20KTL	BNWG-30KTL	BNWG-60KTL	BNWG-100KTL
Alimentação do dispositivo	10 kW	20 kW	30 kW	60 kW	100 kW
Índice de entrada de CC
Gama de tensão de entrada	CC 150 - 780 V
Corrente máxima de entrada	30 A	60 A	90A	130 A	200A
Índice de CA de saída
Potência máxima de saída	11 kW	22 kW	33 kW	66 kW	110 kW
Gama de tensão de rede permitida	CA 310 V - 450 V
Intervalo de frequência de grelha permitido	47,5 Hz - 51,5 Hz
Harmónicos da corrente de saída	THDI ≤ 3%
Eficiência máxima	97%
Eficiência europeia	96%
Método de isolamento	Não isolado
Visor e comunicação
Função de visualização	Ecrã LCD sensível ao toque
Função de comunicação	RS485 (padrão) / RS232 (opcional) / porta Ethernet (opcional)
Funcionalidades do sistema
Autoconsumo	< 10 W
Condições de funcionamento automáticas	A entrada de CC e a rede de alimentação cumprem os requisitos e o inversor funciona automaticamente
Tempo de reinício automático	2 min
Funcionalidades de proteção	Ligação de inversão de polaridade, curto-circuito, ispatagem, sobreaquecimento, sobrecarga e outras protecções
Ambiente de utilização
Ambiente de trabalho	Quando a temperatura ambiente é -5 ºC a 45 ºC e a humidade relativa é de 0 a 95%, pode funcionar continuamente durante 24 horas
Proteção contra entrada de ar	IP20
Método de arrefecimento	Arrefecimento forçado do ar do ventilador
Altitude	≤ 2000 m
Outro desempenho
Resistência à compressão	AC1500V/1min/10mA
Resistência de isolamento	≥ 100MΩ
Ruídos	≤ 40 dB(A)
Tamanho (L * P * A) (mm)	560 * 770 * 201			500 * 830 * 1000 105 (com rodas)	1000 * 1000 * 1900

Estilos de entrada AC personalizáveis.

Certificações

Filmagem do projecto no local

Embalagem e envio

Nossas vantagens

Perguntas Frequentes (FAQ)

1. Q: Vocês são fabricantes?

Sim, possuímos uma fábrica independente que cobre uma área de mais de 20.000 metros quadrados, dedicada à produção de alta qualidade.

2. Q: A potência do produto pode ser personalizada?

Sim, podemos personalizar as especificações de potência e outras configurações do produto de acordo com os requisitos específicos da sua aplicação.

3. Q: Existe garantia para o serviço pós-venda após a compra dos produtos?

Sim. Durante o período de garantia, oferecemos um serviço de acompanhamento regular e recolha de comentários dos clientes para garantir a melhoria contínua e a estabilidade de funcionamento do equipamento.

4. Q: Como é realizada a gestão de produção e o controlo de qualidade?

Todo o processo segue estritamente as diretrizes da norma ISO9001. Contamos com operadores profissionais a controlar cada etapa de fabrico, com equipas de inspeção de qualidade regulares e testes de desempenho abrangentes antes de cada expedição.

5. Q: Quais são as principais funções de proteção dos inversores?

Os inversores integram múltiplas proteções essenciais, tais como proteção contra ligação de inversão de polaridade, curto-circuito, anti-ilhamento, sobreaquecimento, sobrecarga e outras proteções críticas.

6. Q: Que tipos de comunicação são suportados para monitorização remota?

O equipamento oferece uma interface de comunicação RS485 como padrão, com opções para RS232 ou porta Ethernet, permitindo a recolha automática e a monitorização de dados a partir de um computador superior.
