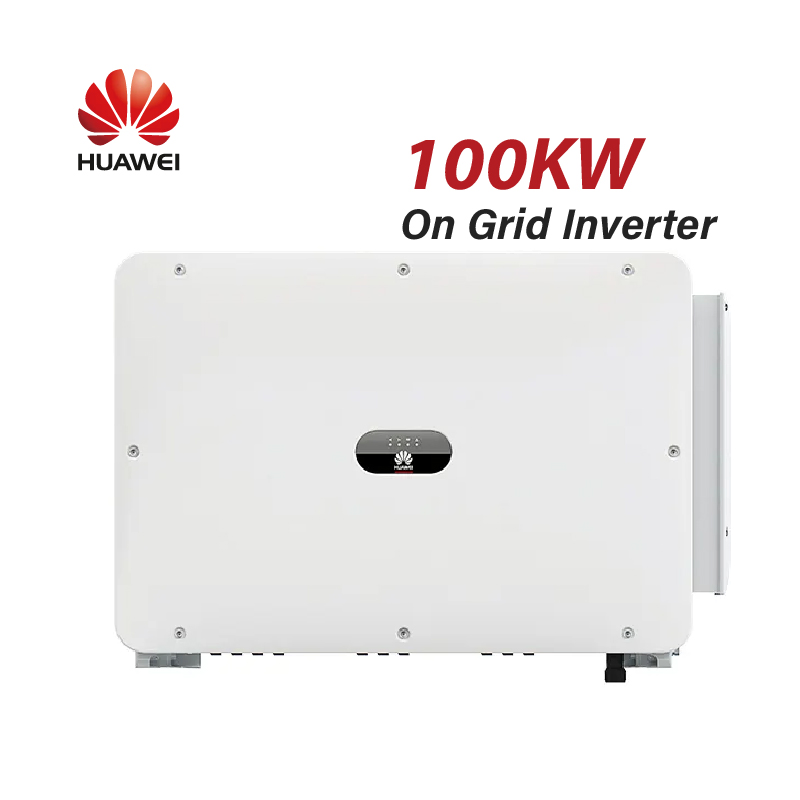

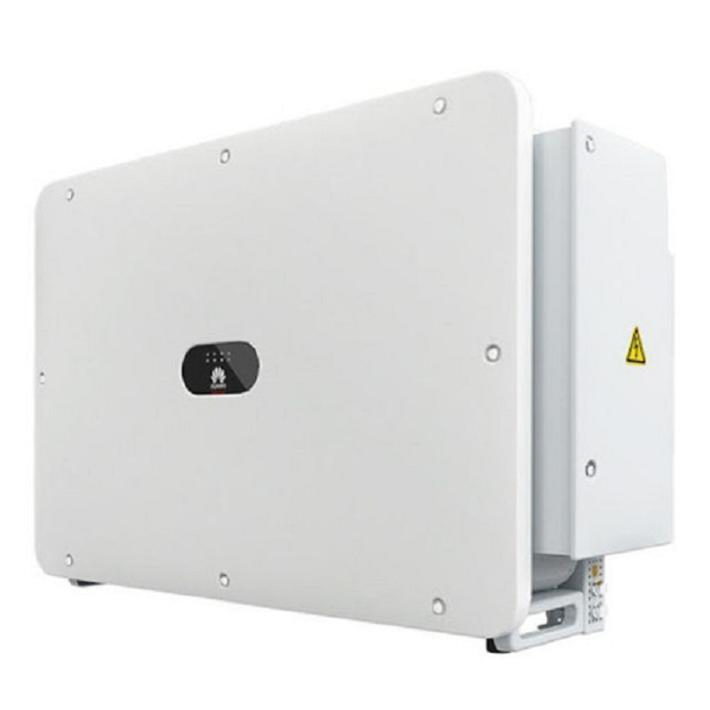

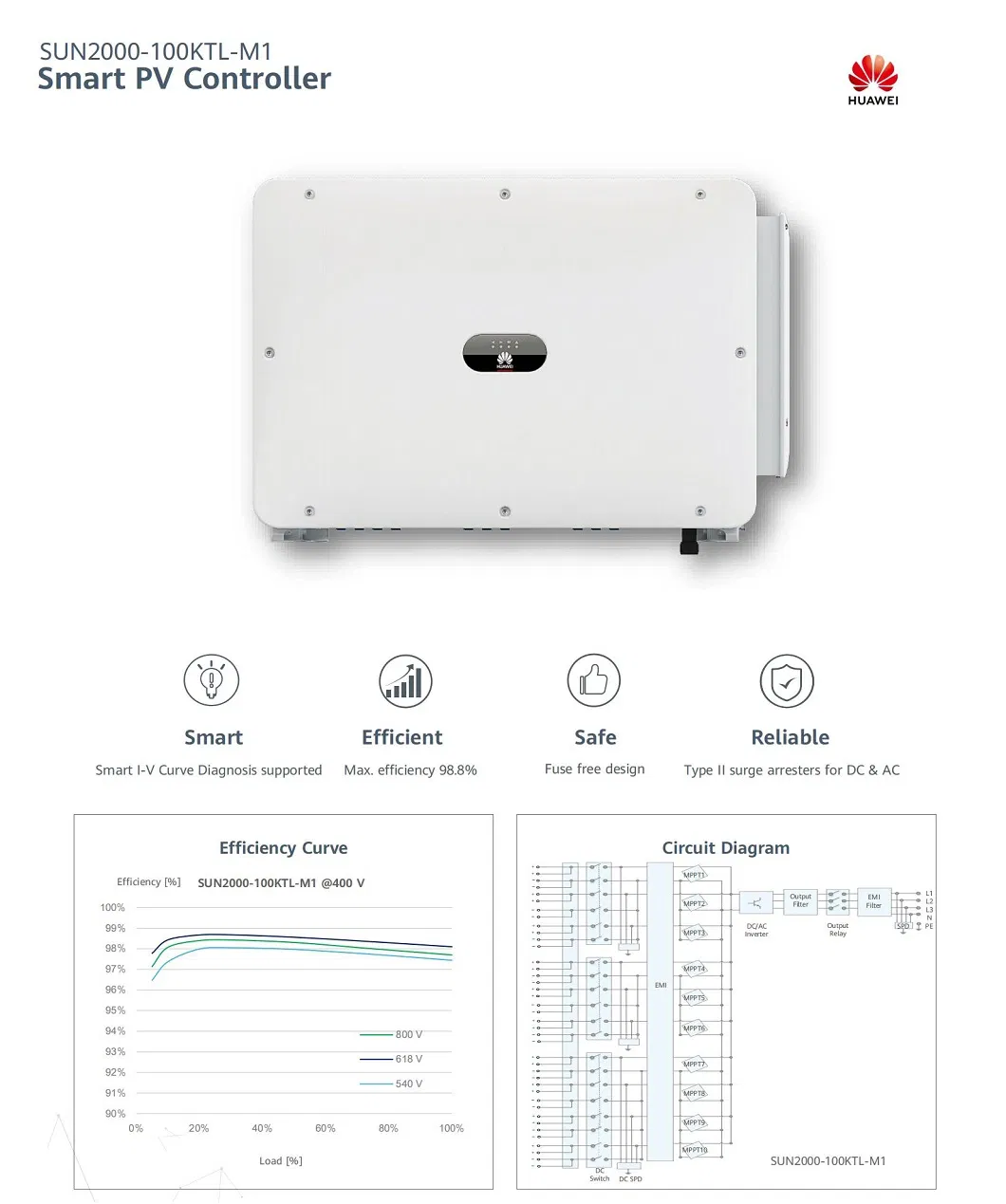

| Especificações técnicas | SUN2000-100KTL-M1 |
| Eficiência | |
| Máx. Eficiência | 98.8% @ 480 V; 98.6% @ 380 V/400 V |
| Eficiência europeia | 98.6% @ 480 V; 98.4% @ 380 V/400 V |
| Entrada | |
| Máx. Tensão de entrada | 1,100 V |
| Máx. Corrente por MPPT | 26A |
| Máx. Corrente de curto-circuito por MPPT | 40 A. |
| Tensão de arranque | 200 V. |
| Faixa de Tensão operacional MPPT | 200 V ~ 1,000 V |
| Tensão de entrada nominal | 570 V @ 380 V; 600 V @ 400 V; 720 V @ 480 V |
| Número de entradas | 20 |
| Número de empilhadores MPP | 10 |
| Saída | |
| Potência nominal AC ativa | 100,000 W (380 V/400 V/480 V @ 40 ° C) |
| Máx. Alimentação aparente CA | 110,000 VA |
| Máx. Alimentação AC activa (cosφ 1) | 110,000 W |
| Tensão de saída nominal | 220 V/230 V, PREDEFINIÇÃO DE 3 W E MAIS DE PE; 380 V/400 V/480 V, 3 W E PE |
| Frequência de grelha AC nominal | 50 Hz/60 Hz |
| Corrente de saída nominal | 152.0 A @ 380 V; 144.4 A @ 400 V; 120.3 A @ 480 V |
| Máx. Corrente de saída | 168.8 A @ 380 V; 160.4 A @ 400 V; 133.7 A @ 480 V |
| Intervalo do factor de potência ajustável | 0.8 LG... 0.8 LD |
| Máx. Distorção harmónica total | < 3% |
| Protecção | |
| Entrada - dispositivo de desconexão lateral | Sim |
| Protecção anti-aterragem | Sim |
| Proteção contra sobrecorrente CA | Sim |
| Proteção contra inversão de polaridade DC | Sim |
| PV - Array String Fault Monitoring (monitorização de falhas de cadeia de matriz) | Sim |
| Supressor de picos de corrente CC | Tipo II |
| Detecção de resistência de isolamento CC | Sim |
| Unidade de monitorização de corrente residual | Sim |
| Dados gerais | |
| Dimensões (L x a x P) | 1,035 x 700 x 365 mm (40.7 x 27,6 x 14.4 polegadas) |
| Peso (com placa de montagem) | 90 kg (187.4 lb.) |
| Intervalo de temperatura de funcionamento | -25 ° C ~ 60 ° C (-13 ° F ~ 140 ° F) |
| Método de arrefecimento | Arrefecimento por ar inteligente |
| Máx. Altitude de funcionamento | 4,000 m (13,123 pés) |
| Humidade relative | 0 ~ 100% |

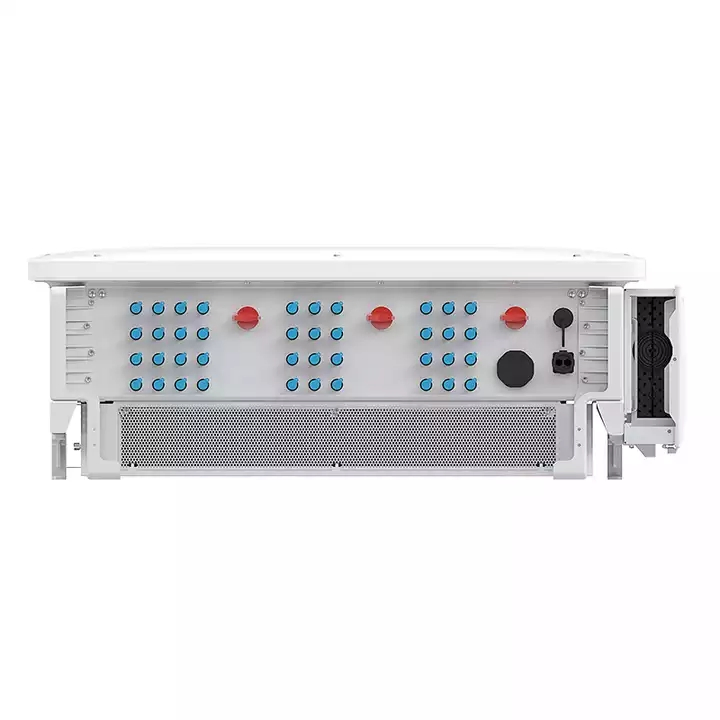

| Conector CC | Staubli MC4 |
| Conector de CA | Conector impermeável e terminal OT/DT |
| Grau de protecção | IP66 |
| Topologia | Sem transformador |
| Consumo de energia durante a noite | ≤ 3.5 W |
