Os inversores monofásicos são projetados para aplicações do sistema PV residenciais, classificação de 3kW e 6kW. Al modelos possuem alojamentos unibody equipado commordentes estrutura que é anodizado, aumentando a durabilidade e effetively impede a corrosão. Equipado com bobinas de reactância externo, o unibody caixas podem assegurar eficazmente a dissipação de calor, o que melhora o reliabilitv significantlv e prolonga a vida dos inversores.

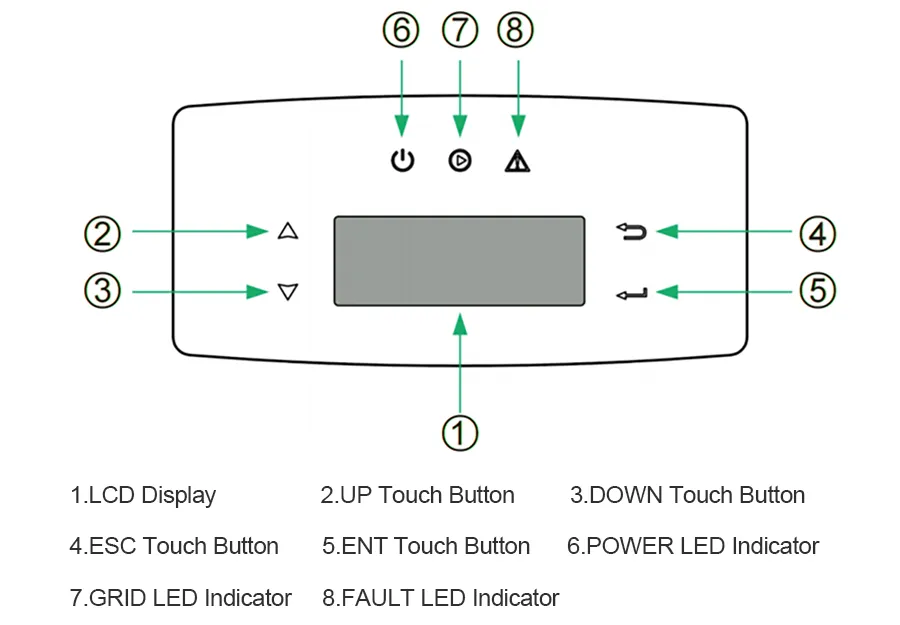

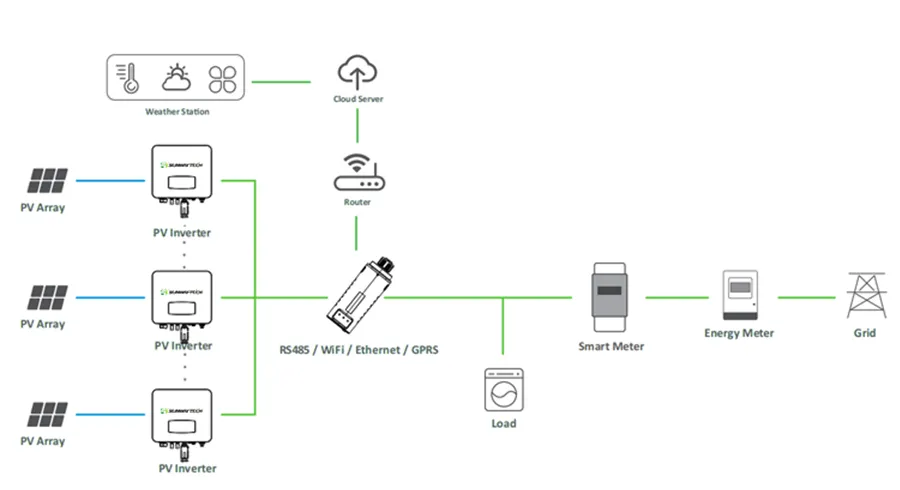

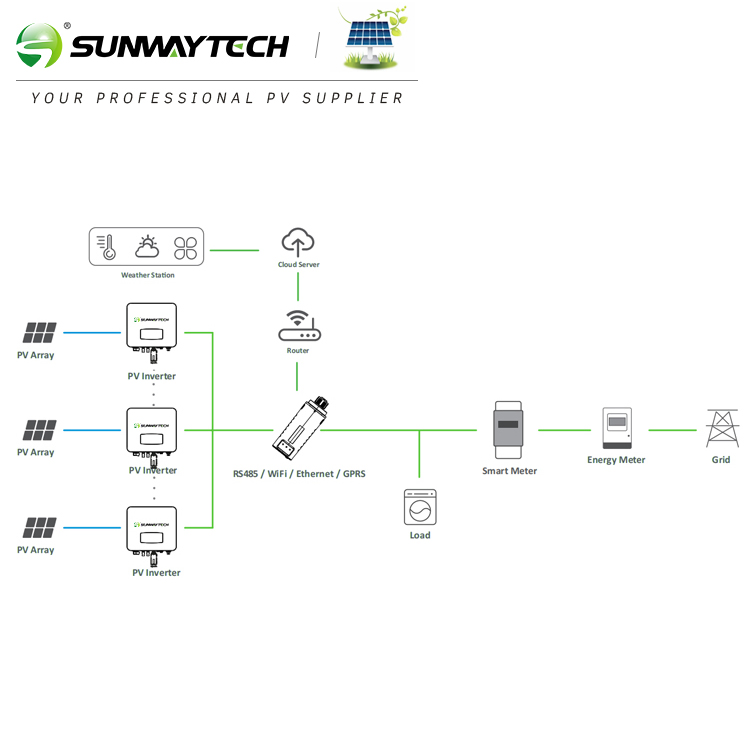

O menu do inversor é ativado pelo sensor botões de toque. Comunicação com implementos através do módulo de Wi-F (pode ser alterado para Etheret / GPRS). Status do sistema Checkthe a qualquer hora e em qualquer lugar via portal on-line ou APP.
| Os dados de entrada PV | SW3KTL-UE | SW3.6KTL-UE | SWA4KTL-X | SW5KTL-UE | SW6KTL-UE |
| Max. Alimentação CC (W) | 4500 | 5400 | 6000 | 7000 | 8400 |
| Max. A tensão CC(V) | 600 | 600 | 600 | 600 | 600 |
| A faixa de tensão MPPT(V) | 70-550 | 70-550 | 70-550 | 70-550 | 70-550 |
| A faixa de tensão de alimentação completa MPPT (V) | 110-550 | 130-550 | 145-550 | 180-550 | 220-550 |
| Tensão de entrada nominal (V) | 360 | ||||
| Tensão de arranque(V) | 70 | ||||
| Max. Corrente de entrada (A) | 14×2 | ||||
| Max. Corrente curta (A) | 18×2 | ||||
| N° de MPP Tracker / Número de seqüência de PV | 2/2 | ||||
| Tipo de conector de entrada | MC4 | ||||
| Os dados de saída AC | |||||
| Max. Potência de saída (W) | 3300 | 3960 | 4400 | 5500 | 6600 |
| Potência de saída nominal (W) | 3000 | 3600 | 4000 | 5000 | 6000 |
| Max. Corrente de saída(A) | 15 | 17.5 | 20 | 24 | 28.7 |
| Tensão de saída nominal(V) | L/N/PE, 220VCA, 230VCA, 240Vca | ||||
| A faixa de tensão de grade | 180Vac-276Vac (de acordo com a norma local) | ||||
| Frequência de Saída Nominal(Hz) | 50/60 | ||||
| Gama de frequência de grade | 45-55Hz/54-66Hz (segundo a norma local) | ||||
| Fator de Potência de saída | 1 padrão (ajustável de 0,8 para 0,8 indutivo) | ||||
| Corrente de saída THD | <3% | ||||
| Eficiência energética | |||||
| Max. Eficiência energética | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% |
| Eficiência do euro | 97.80% | 97.82% | 97.85% | 97.90% | 97.92% |
| Protecção | |||||
| PV Protecção contra polaridade inversa | Sim | ||||
| A detecção de resistência de isolamento das VPS | Sim | ||||
| Protecção contra curto-circuito AC | Sim | ||||
| Proteção de sobrecarga de corrente CA | Sim | ||||
| Proteção de Sobretensão de CA | Sim | ||||
| Protecção Anti-Islanding | Sim | ||||
| Detecção de Corrente Residual | Sim | ||||
| Protecção contra temperatura excessiva | Sim | ||||
| Interruptor DC integrado | Sim | ||||
| Proteção contra sobretensão | Integrado (Tipo III) | ||||
| Smart IV Scaning Curva | Sim | ||||
| Interrupção no circuito de falha do arco rápida | Opcional | ||||
| Dados gerais | |||||

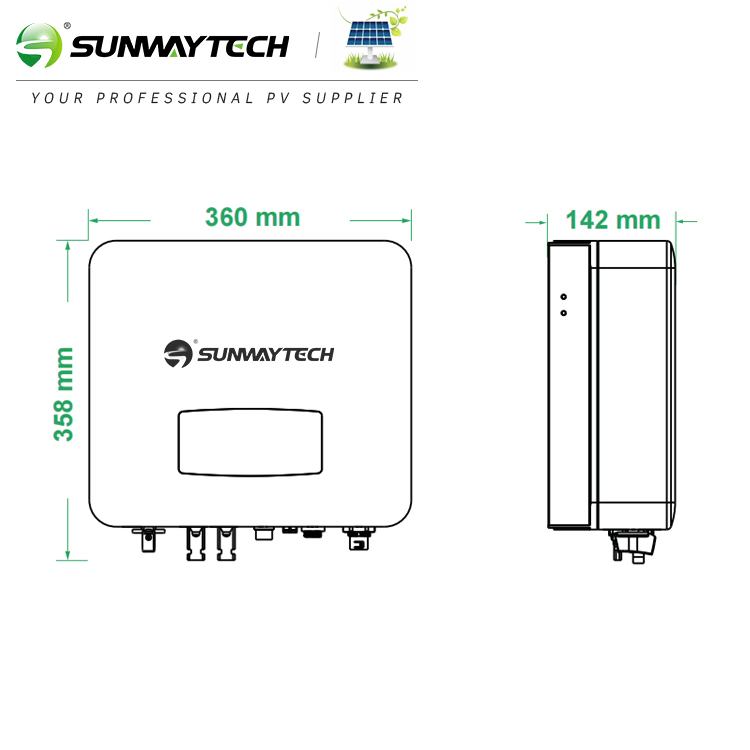

| Dimensões (L x A HX D, mm) | 358×360x142 | ||||
| Peso (kg) | 14 | ||||
| Grau de protecção | IP65 | ||||
| Material da caixa | O alumínio | ||||
| Faixa de temperatura ambiente (°C) | -25 a 60 | ||||
| Intervalo de humidade | 0-100% | ||||
| Topology | Para | ||||
| Interface de comunicação | RS485 //Fio Ethernet WiFi /GPRS (opcional) | ||||
| Conceito de refrigeração | A convecção | ||||
| Emissão de ruído (db) | <28 | ||||
| Noite, consumo de energia (W) | <1 | ||||
| Max. Altitude de operação (m) | 4000 | ||||
| Certificações e Normas | |||||
| EMC | EN/IEC 61000-6-2, EN/IEC 61000-6-3, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12 | ||||
| Norma de segurança | IEC 60068, UL1741,EN62109 | ||||
| Ligação à rede | IEEE1547, CSA C22, EN50549, VDE4105, VDE0126, RD1699, a ABNT NBR16149 & 16150, como4777.2, NB/T32004, G98/G99, IEC61727 | ||||
