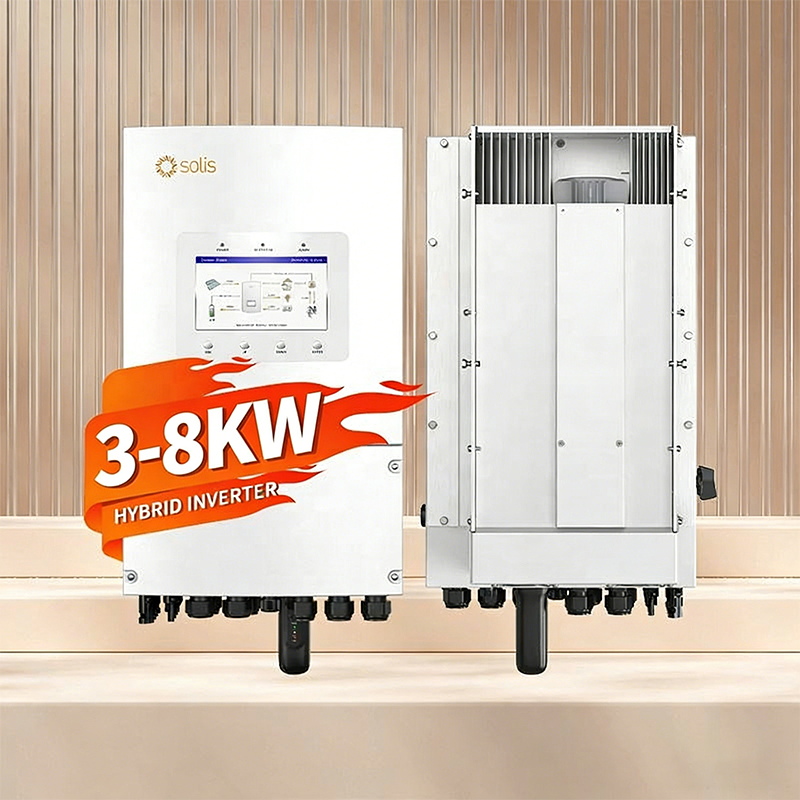

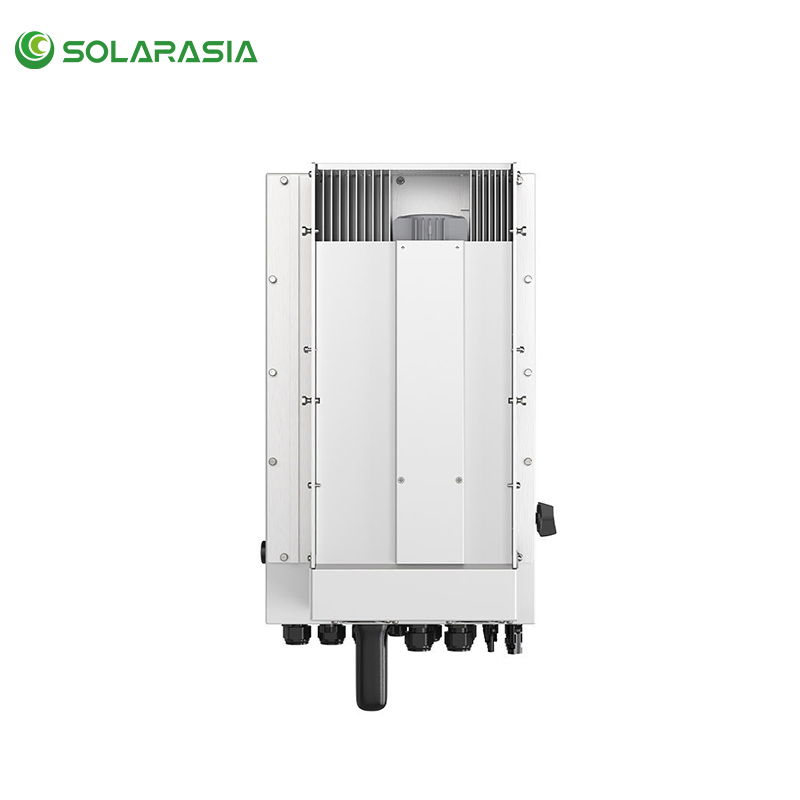

| S6-EH1P(3-8)K-L-PLUS | |||||
| Modelos | 3K | 3.6K | 5K | 6K | 8K |
| Cc de entrada (PV) | |||||
| Máximo recomendado PV tamanho da matriz | 6 kW | 7,2 kW | 10 kW | 12 kW | 16 kW |
| Max. utilizáveis PV potência de entrada | 4,8 kW | 5.76 kW | 8 kW | 9,6 kW | 12,8 kW |
| Max. tensão de entrada | 500 V | ||||
| Tensão nominal | 330 V | ||||
| Inicialização a tensão | 90 V | ||||
| MPPT faixa de tensão | 90-435 V | ||||
| Max. Corrente de entrada | 16 A / 16 A | 32A / 32 | |||
| Max. corrente de curto circuito | 20 A / 20 A | 40 A / 40 A | |||
| Número MPPT/Max. strings de entrada número | 2/2 | 2/4 | |||
| Bateria | |||||
| Tipo de bateria | Li-ion / de chumbo | ||||
| A voltagem da bateria alcance | 40-60 V | ||||
| Max. carregar/descarregar a energia | 3 kW | 3,6 kW | 5 kW | 6 kW | 8 kW |
| Max. Carregue / corrente de descarga | 70 A | 80 A | 112 A | 135 A | 190 A |
| Comunicação | Can/RS485 | ||||
| AC de Saída (Lado da Grade) | |||||
| Potência de saída nominal | 3 kW | 3,6 kW | 5 kW | 6 kW | 8 kW |
| Max. aparente de potência de saída | 3 kVA | 3,6 kVA | 5 kVA | 6 kVA | 8 kVA |
| Fase de Operação | 1/N/PE | ||||
| Tensão nominal tensão de grade | 220 V / 230 V | ||||
| Classificada como freqüência de grade | 50 Hz / 60 Hz | ||||
| Grade de corta-corrente de saída / Max. Corrente de saída | 13.7A/13.1A | 16.4A/15.7A | 22.8A/21.8A | 27.3A/26.1A | 36.4A/34.8A |
| Fator de Potência | >0,99 (0,8 levando - 0,8 atrasada) | ||||
| THDi | <2% | ||||
| AC Entrada (grade lateral) | |||||
| Tensão de entrada de gama | 187-253 V | ||||
| Max. Corrente de entrada | 21 A | 25 A | 32 A | 40 A | 50 A |
| Faixa de freqüência | 45-55 Hz / 55-65 Hz | ||||
| AC de saída (Back-up) | |||||
| Potência de saída nominal | 3 kW | 3,6 kW | 5 kW | 6 kW | 8 kW |
| Max. aparente de potência de saída | 2 vezes da potência nominal, 10 s | ||||
| Back-up o tempo do interruptor | < 4ms | ||||
| Tensão nominal de saída | 1/N/PE, 220 V / 230 V | ||||
| Frequência nominal | 50 Hz / 60 Hz | ||||
| Corrente nominal de saída | 13.7A/13.1A | 16.4A/15.7A | 22.8A/21.8A | 27.3A/26.1A | 36.4A/34.8A |
| Max. AC corrente de passagem | 35 A | 40 A | 50 A | ||
| THDv (@carga linear) | <2% | ||||
| Eficiência energética | |||||
| Max. eficiência | 97,5% | ||||
| A EFICIÊNCIA DA UE | 96,5% | ||||
| BAT cobrado pelo PV/AC Max. eficiência | 95,3% / 93,9% | ||||
| BAT descarregado para o AC Max. eficiência | 93,8% | ||||
| Dados gerais | |||||
| Dimensões (W*H*D) | 335*560*227 mm | ||||
| Peso | 21,6 kg | 22,2 kg | |||
| Topology | Alta freqüência de isolamento (para bateria) | ||||
