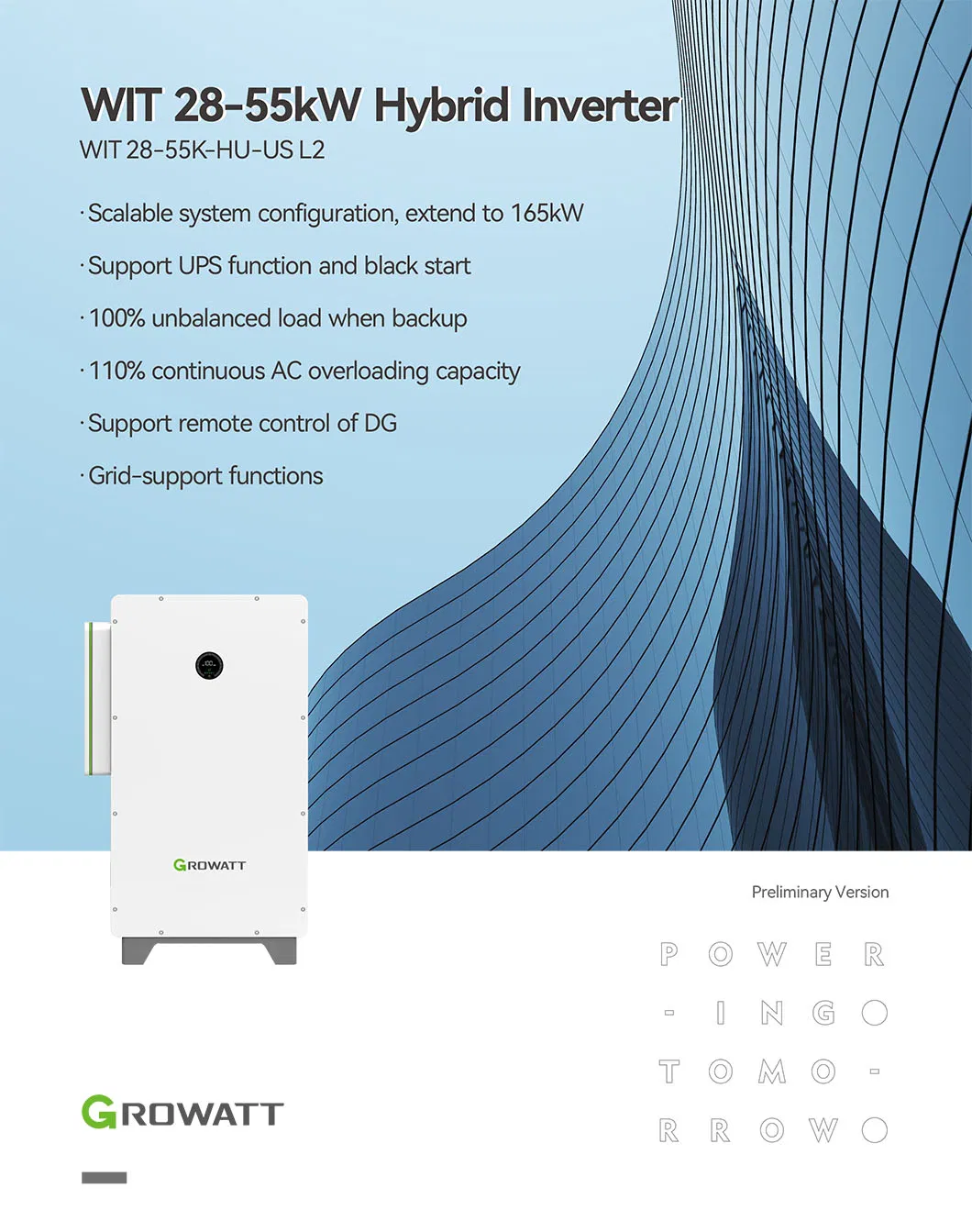

| Folha de dados | WIT 28K-HU-US L2 | WIT 35K-HU-US L2 | WIT 40K-HU-US L2 | WIT 55K-HU-US L2 | |
| Dados de entrada (PV) | |||||
| Potência PV máxima recomendada (Para módulo STC) | 54 kW | 75,6 kW | 86,4 kW | 108 kW | |
| Tensão de arranque | 195V | ||||
| Tensão de entrada máxima | 800 V | ||||
| Tensão/intervalo nominal do MPPT | 360V, 180V - 550V | ||||
| Max.input PerMPP tracker atual | 32 A | ||||
| Corrente máxima de curto-circuito por MPPtracker | 40 A | ||||
| No de cadeias PV por rastreador MPP | 2 | ||||
| No de localizadores MPP | 5 | 7 | 8 | 10 | |
| Dados de saída (AC) | |||||
| Alimentação nominal CA/potência aparente CA máx | 28 kW/30,8 kVA | 35 kW/38,5 kVA | 40 kW/44 kVA | 55 kW/60,5 kVA | |
| Tensão/gama CA nominal | 208V220V, -15% ~ 10% | ||||
| Frequência/intervalo da rede CA | 60 Hz, 55 Hz | ||||
| Corrente de saída máxima | 85,6A @ 208 V 80,8A @ 220V |
106.9A @ 208V 101A @ 220 V |
122.2A @ 208V 11,5A @ 220V |
168.1A @ 208 V 158.8A @ 220V |
|
| Factor de potência ajustável | - 1 ...(1) | ||||
| THDI | < 3% O QUE É QUE A SUA EMPRESA ESTÁ A UTILIZAR |
||||
| Tipo de grelha AC | |||||
| Dados de entrada (AC) | |||||
| Potência nominal CA | 56 kW | 70 kW | 80 kW | 110 kW | |
| Potência máx. Do aparelho de CA | 56 kVA | 70 KVA | 80 kVA | 110 kVA | |
| Tensão/gama CA nominal | 208W220 V, -15% ~ 10% | ||||
| Intervalo de frequência nominal da rede CA | 60 Hz, 55 Hz | ||||
| Corrente de entrada nominal | 155.6A @ 208 V 147A @ 220V |
94.4A @ 208V 83,7A @ 220V |
222.2A @ 208V 210A @ 220V |
305.6A @ 208 V 288.7A @ 220V |
|
| Max.input corrente | 155.6A @ 208 V 147A @ 220V |
194.4A @ 208V 183.7A @ 220V |
222.2A @ 208V 210A @ 220V |
305.6A @ 208 V 288.7A @ 220V |
|
| Alimentação de reserva (alimentação CA) | |||||
| Potência nominal CA/potência aparente CA máx | 28 kW/33,6 kVA | 35 kW/42 kVA | 40 kW/48 kVA | 55 kW/66 kVA | |
| Potência monofásica máx | 9,3 kW | 116 kW | 13,3 kW | 18,3 kW | |
| Tensão nominal de CA | 120 V 127V (L-N), 208 V/220 V (L-L) | ||||
| Frequência nominal de ACfrequencia | 60 Hz | ||||
| Corrente de saída máx Capacidade de sobrecarga | 93.3A @ 208V 88,2A @ 220V |
116.7A @ 208V 110A @ 220V ≤ 110%: Continua; 110% ~ 1 |
1333A @ 208 V 126A @ 220 V 20%:10 min;> 120%:200 ms |
183.3A @ 208V 173.2A @ 220V |
|
| Desequilíbrio de carga | 100% | ||||
| THDV | < 3% | ||||
| Tempo de transferência da grelha ligado/desligado | ≤ 16,6 ms | ||||
| Dados da bateria (DC) | |||||
| Gama de tensão da bateria | 380 V - 650 V, RECOMENDADO @ 5 V | ||||
| Max.charging/discharging corrente | 79A | 99A | 113A | 156A | |||
| Potência de carga/descarga contínua | 31,7kW | 39,7 kW | 453 kW | 62,3 kW | ||
| Comunicação BMS | RS485/CAN | ||||
| Tipos de bateria | Lítio | ||||
| Eficiência | |||||
| Eficiência máxima | 98.2% | ||||
| Dispositivos de protecção | |||||
| Proteção contra inversão de polaridade PV | Sim | ||||
| Proteção contra inversão da bateria | Sim | ||||
| Protecção contra sobretensão CA/CC | |||||
| Monitorização da resistência de isolamento | Typell Sim |
||||
| Monitorização de falhas de terra | Sim | ||||
| Monitorização da grelha | Sim | ||||
| Unidade de monitorização de corrente residual | Sim | ||||
| Curto-circuito de CA | Sim | ||||
| Monitorização de cadeias de caracteres | Sim | ||||
| Protecção anti-aterragem | Sim | ||||
| Proteção PIDprotection | Sim | ||||
| Função AFCl | Opção | ||||
| Geral | |||||
| Dimensões (WH/D) | 33.5 / 53.1 / 20,1 pol. (850 / 1350 / 510 mm) | ||||
| Peso | 153kg/337,3lbs | 160 kg/352,7lbs | |||
| Intervalo de temperatura de funcionamento | - 22 ° F ~ 140 ° F, > 122 ° F DE REDUÇÃO DE POTÊNCIA | ||||
| Altitude | 4000 m (133 pés) | ||||
| Topologia | Sem transformador | ||||
| Arrefecimento | Arrefecimento SmartAir | ||||
| Caixa | IP66/NEMA4X | ||||
| Visor | A TECNOLOGIA DE CONTROLO DE IMAGEM É A MELHOR DAS APLICAÇÕES DE CONTROLO DE IMAGEM | ||||
| Interfaces: RS485/CAN | Sim | ||||
| Interfaces: WiFi//4GLAN | Opção | ||||
| Garantia de 5/10 anos | Sim/não | ||||
| UL17412021, UL1741SASB2020, EE15472018, EEE154712020, HECORULE14, E-5000, CSIP, SA17-SA18, UL19982018, CEC, FCCPART 15, CSAC2221071 | |||||
